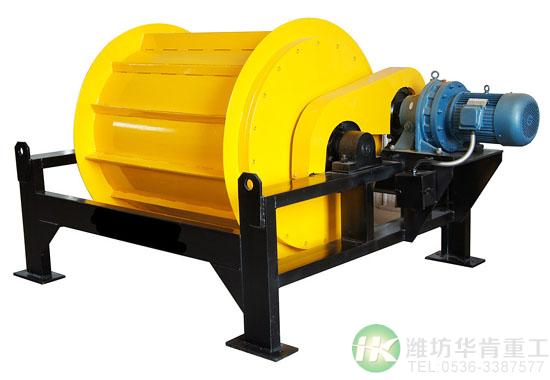

上吸式磁選機
CTZ系列中場強永磁滾筒多用于對粉狀、顆粒狀、小塊物料的凈化處理，或?qū)﹁F質的回收利用，防止破碎機、研磨機、壓榨機的破壞和磨損起著可靠的保護作用。它安裝方便、吸力強、無能耗、連續工作、操作簡單。根據TD-75型帶式輸送機標準設計，能滿足廣大用戶對高場強、大深度除鐵的使用要求。
廣泛應用于冶金、陶瓷、磨料磨具、金剛砂、非金屬礦、耐火材料、礦山、食品、化工、玻璃、建材等行業。
◆ 采用上吸式安裝方式，吸起大塊鐵件選出率高。
◆ 獨特設計的不銹鋼襯板作為防護層，較之傳統的除鐵器的皮帶更能有效的減少尖銳鐵磁性物對其的傷害，延長使用壽命，使設備運轉可靠，維護量小，大大降低了運行成本。
◆ 磁路采用計算機模擬設計，磁路設計獨特，能有效的減少大鐵件對滾筒表面的沖擊，延長使用壽命。
◆ 額定高度處磁場強度高、梯度大、吸力強勁。
◆ 無需電勵磁，省電節能，自動卸鐵。
◆ 稀土釹鐵硼永磁材料作為磁源，磁性能穩定可靠，保證八年內退磁率小于5％。
◆ 結構緊湊合理，維修保養方便，可長期無故障安全運行。
◆ 順著皮帶方向安裝，減少安裝空間，并且可適合用于任何傾角的皮帶安裝。
產品特點：
主要技術參數：
|
型號/參數/ 項目
|
滾筒
直徑
mm
|
適應
帶寬
mm
|
筒表
磁感應
強度≈GS
|
筒體
轉速
r/min
|
粉狀物料
除鐵能力
≈t/h
|
塊狀物料
除鐵能力
≈t/h
|
重量
Kg
|
外型尺寸 |
||||
|
A |
B |
C |
D |
L |
||||||||
|
CTZ-32/40 |
320 |
400 |
3000 |
20-45 |
0.8 |
10 |
150 |
728 |
480 |
910 |
320 |
500 |
|
CTZ-32/50 |
320 |
500 |
3000 |
1 |
15 |
170 |
850 |
580 |
1000 |
320 |
600 |
|
|
CTZ-32/65 |
320 |
650 |
3000 |
2 |
20 |
190 |
1000 |
730 |
1215 |
320 |
750 |
|
|
CTZ-40/40 |
400 |
400 |
3000 |
1.5 |
15 |
170 |
728 |
480 |
910 |
400 |
500 |
|
|
CTZ-40/50 |
400 |
500 |
3000 |
2 |
20 |
240 |
850 |
580 |
1000 |
400 |
600 |
|
|
CTZ-40/65 |
400 |
650 |
3000 |
2.8 |
30 |
365 |
1000 |
730 |
1215 |
400 |
750 |
|
|
CTZ-40/80 |
400 |
800 |
3000 |
8 |
55 |
470 |
1300 |
880 |
1455 |
400 |
900 |
|
|
CTZ-50/50 |
500 |
500 |
3000 |
3.5 |
30 |
360 |
850 |
580 |
1000 |
500 |
600 |
|
|
CTZ-50/65 |
500 |
650 |
3000 |
4.5 |
40 |
450 |
1000 |
730 |
1215 |
500 |
750 |
|
|
CTZ-50/80 |
500 |
800 |
3000 |
10 |
65 |
600 |
1300 |
880 |
1455 |
500 |
900 |
|
|
CTZ-63/65 |
630 |
650 |
3000 |
7 |
45 |
710 |
1000 |
730 |
1215 |
630 |
750 |
|
|
CTZ-63/80 |
630 |
800 |
3000 |
10 |
80 |
800 |
1300 |
880 |
1455 |
630 |
900 |
|
|
CTZ-63/100 |
630 |
1000 |
3500 |
12 |
120 |
980 |
1500 |
1080 |
1785 |
630 |
1100 |
|
|
CTZ-80/80 |
800 |
800 |
4000 |
12 |
100 |
1010 |
1300 |
880 |
1455 |
800 |
900 |
|
|
CTZ-80/100 |
800 |
1000 |
4000 |
15 |
140 |
1300 |
1500 |
1080 |
1785 |
800 |
1100 |
|
|
CTZ-100/120 |
100 |
1200 |
4000 |
20 |
180 |
1580 |
1750 |
1180 |
2015 |
1000 |
1200 |
|
說明：
1、筒表磁感應強度中掃選區平均值和最高磁感應強度值根據不同礦物含鐵情況和不同的選別要求確定的。磁場強度范圍從1000Gs至7500Gs均可制作。
