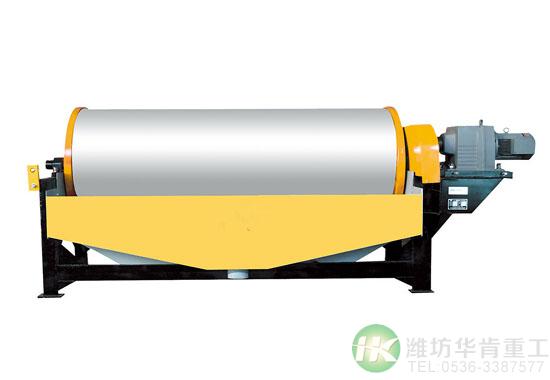

CTN逆流永磁筒式磁選機
一、產品介紹：
CTN型全逆流濕式磁選機適用于濕式選別礦石粒度為1.6-0mm的細粒強磁性礦物的精選與掃選作業因回收率較高，但精礦品位較低，所以常應用于選煤工業中重介質回收?；蛘叱シ谴判缘V物中混雜的強磁性礦物。又因粗粒物料易沉積堵塞選別空間，所以逆流型磁選機不適于處理粗粒物料。本機可以連續給礦和排礦，磁場強度大，磁場梯度高，具有較高的處理能力。

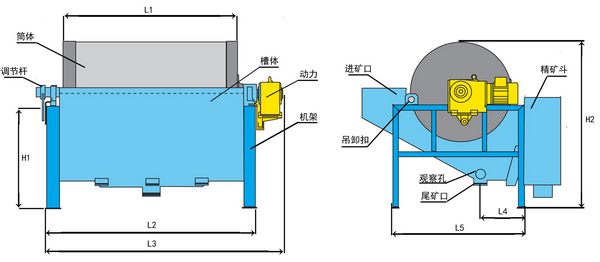

二、結構示意圖：
三、主要技術參數：
|
型號
|
圓筒尺寸 （筒徑×筒長） mm |
筒表面磁感應強度 mT
|
處理能力
|
電機 功率 Kw |
筒體 轉速 r/min |
總重Kg
|
說明
|
|
||
|
幾何中心值
|
掃選區均值
|
最高磁感強度
|
m3/h
|
|||||||
|
CTN-46
|
400×600
|
|
130
|
160
|
1～3
|
5
|
1.1
|
45
|
600
|
|
|
CTN-66
|
600×600
|
|
145
|
170
|
5～10
|
16
|
1.1
|
40
|
705
|
永磁
|
|
CTN-69
|
600×900
|
|
145
|
170
|
8～15
|
24
|
1.1
|
40
|
830
|
|
|
CTN-612
|
600×1200
|
|
145
|
170
|
10～20
|
32
|
2.2
|
40
|
990
|
|
|
CTN-618
|
600×1800
|
|
145
|
170
|
15～30
|
48
|
2.2
|
40
|
1330
|
|
|
CTN-712
|
750×1200
|
120
|
155
|
180
|
15～30
|
48
|
3
|
35
|
1500
|
|
|
CTN-718
|
750×1800
|
120
|
155
|
180
|
20～45
|
72
|
3
|
35
|
2100
|
永磁
|
|
CTN-918
|
900×1800
|
148
|
165
|
190
|
25～55
|
90
|
4
|
28
|
2900
|
|
|
CTN-924
|
900×2400
|
148
|
165
|
190
|
35～70
|
110
|
4
|
28
|
3500
|
|
|
CTN-1018
|
1050×1800
|
148
|
165
|
190
|
40～75
|
120
|
5.5
|
22
|
4000
|
|
|
CTN-1021
|
1050×2100
|
148
|
165
|
190
|
45～88
|
140
|
5.5
|
22
|
4500
|
|
|
CTN-1021
|
1050×2100
|
160
|
240
|
280
|
45～88
|
140
|
5.5
|
22
|
4500
|
左右
|
|
CTN-1024
|
1050×2400
|
148
|
165
|
190
|
52～100
|
160
|
5.5
|
22
|
5000
|
左右
|
|
CTN-1024
|
1050×2400
|
160
|
240
|
280
|
52～100
|
160
|
5.5
|
22
|
5000
|
|
|
CTN-1030
|
1050×3000
|
160
|
240
|
280
|
65～125
|
200
|
7.5
|
22
|
6200
|
|
|
CTN-1218
|
1200×1800
|
148
|
165
|
190
|
47～90
|
140
|
5.5
|
19
|
5800
|
|
|
CTN-1218
|
1200×1800
|
160
|
240
|
280
|
47～90
|
140
|
5.5
|
19
|
5800
|
|
|
CTN-1224
|
1200×2400
|
148
|
165
|
190
|
82～120
|
192
|
7.5
|
19
|
6200
|
|
|
CTN-1224
|
1200×2400
|
160
|
240
|
300
|
82～120
|
192
|
7.5
|
19
|
6200
|
|
|
CTN-1230
|
1200×3000
|
148
|
165
|
190
|
80～150
|
240
|
7.5
|
19
|
7200
|
|
|
CTN-1230
|
1200×3000
|
160
|
240
|
280
|
80～150
|
240
|
7.5
|
19
|
7200
|
|
|
CTN-1530
|
1500×3000
|
180
|
240
|
300
|
90～170
|
270
|
11
|
14
|
8100
|
|
|
CTN-1540
|
1500×4000
|
180
|
240
|
300
|
115～220
|
350
|
11
|
14
|
9300
|
|
說明：
1、根據安裝方位分左右式兩種。
2、筒表磁感應強度中掃選區平均值和最高磁感應強度值根據不同礦物含鐵情況和不同的選別要求確定的。磁場強度范圍從1000Gs至6000Gs均可制作
