NE板鏈式提升機
一、產品介紹
NE系列板鏈斗式提升機是應用廣泛的一種垂直提升設備，它被用來提升各種散狀物料。如：礦石、煤、石灰石、石膏、水泥、水泥熟料等。該機由運動部件回繞在上部驅動鏈輪和下部的改向鏈輪上，在驅動裝置作用下，驅動鏈輪帶動牽引構件和料斗作回轉性的循環運動，物料由下部進料口喂入各料斗，當物料被提升至上鏈輪時，在重力和離心力的作用下由出料口卸出。
二、主要結構
1.NE板鏈斗式提升機由運動部件、提升機機頭、提升機機座、殼體組成。
2.運動部件由料斗和套筒滾子鏈條組成，NE15、NE30采用單排鏈，NE50-NE800采用雙排鏈。
3.提升機機頭由上部殼體、驅動鏈輪、驅動裝置、出料裝置和逆止器組成。驅動裝置由電機、減速機、聯軸器、傳動鏈條等。驅動平臺上裝有檢修架和欄桿。驅動裝置分左裝和右裝兩種。
4.提升機機座由殼體下部與張緊裝置、改向鏈輪及進料口組成。張緊裝置分螺旋式、彈簧式、重錘式。
三、性能特點
1.提升范圍廣，可提升各種粉狀、顆粒狀和塊狀物料；物料溫度可達250℃。
2.采用密集型布置的大容量料斗輸送，鏈速低、提升量大。該機有11種規格，提升量范圍15-800m3/h。
3.采用流入式喂料，重力式卸料。提升鏈選用優質合金鋼高強度鏈條，耐磨而可靠。
4.密封性好，環境污染少，機殼經折邊和中間壓凸，再經焊接，剛性好，外觀漂亮。保證了整機的可靠性，無故障時間超過3萬小時。

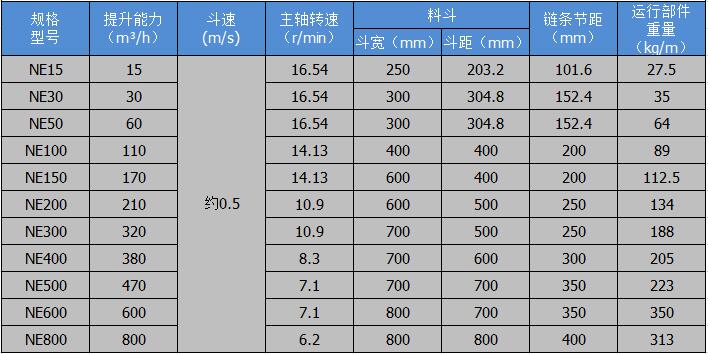

四、技術參數
